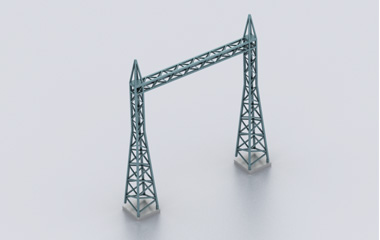

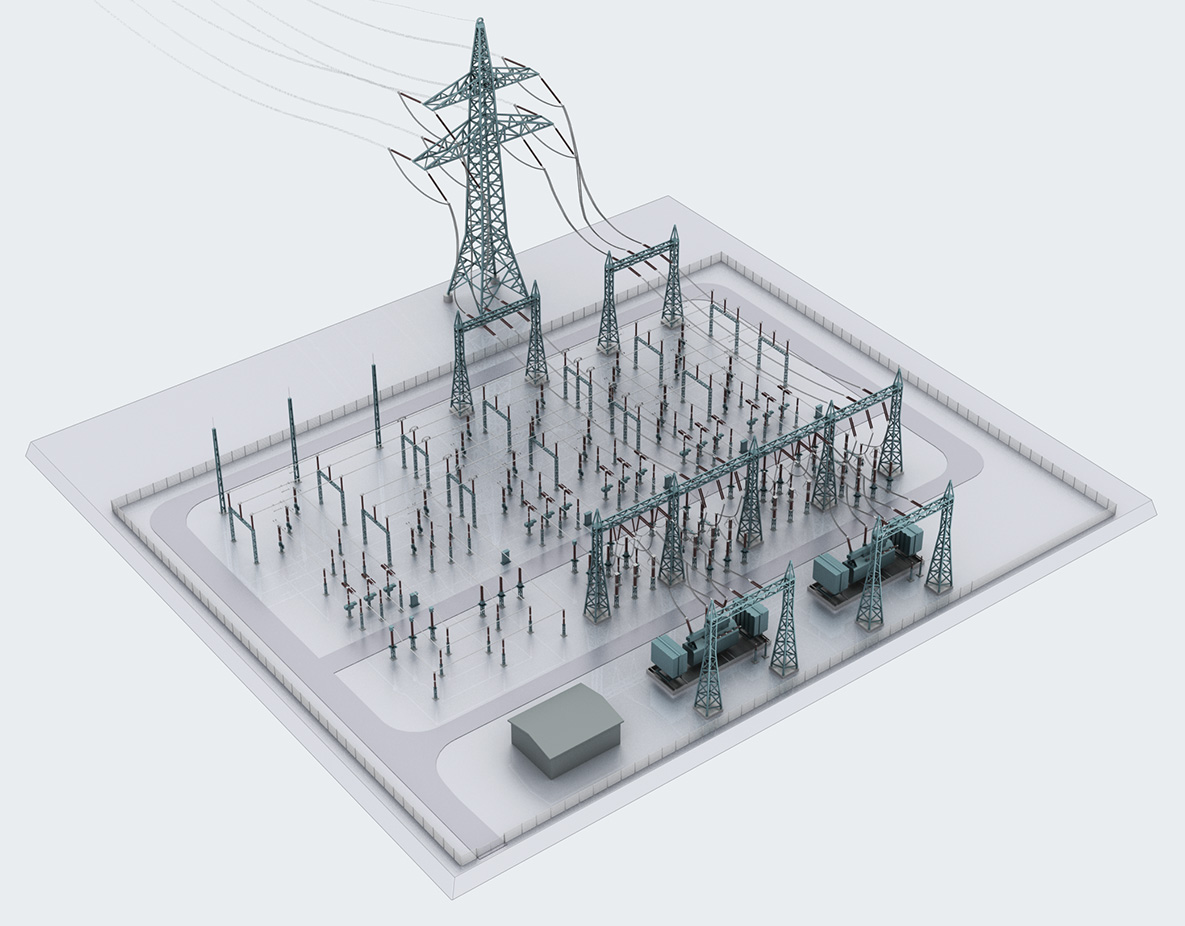

Als Portal wird ein Metallgerüst bezeichnet, das in den TenneT-Umspannwerken rund 20 Meter hoch ist und das Ende einer Freileitung und den Eingang zum Umspannwerk darstellt. Das Portal ist somit das höchste Element eines Umspannwerks. Die gebündelten Freileitungsseile werden am Portal einzeln angehängt und weiter in die Schaltfelder geführt.

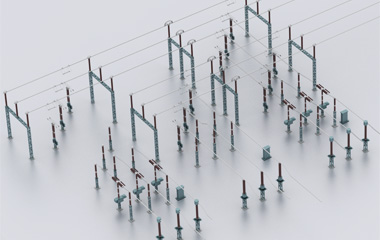

Der Begriff Schaltfeld bezeichnet einen Bereich mit verschiedenen elektrischen Betriebsmitteln, die in Gesamtheit einer bestimmten Aufgabe im Umspannwerk nachkommen. Je nach Bestückung erfüllt das Schaltfeld verschiedene Funktionen: Es gibt Schaltfelder zur Anbindung der ins Umspannwerk einlaufenden Höchstspannungsleitungen, Schaltfelder zum Verbinden unterschiedlicher Spannungsebenen durch Transformatoren oder Schaltfelder zum Kuppeln der Sammelschienen.

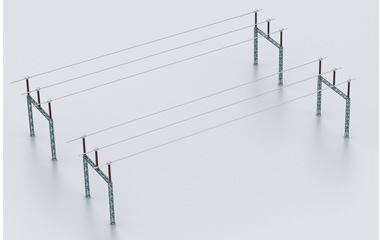

Die Sammelschiene verbindet die einzelnen Schaltfelder eines Umspannwerks. Sie hat die Aufgabe, dass der über die ankommenden und abgehenden Leitungen fließende Strom „eingesammelt“ und auf die Schaltfelder verteilt wird. Die einzelnen Leitungen und Trafoschaltfelder werden dabei an einem großen Aluminiumrohr gebündelt.

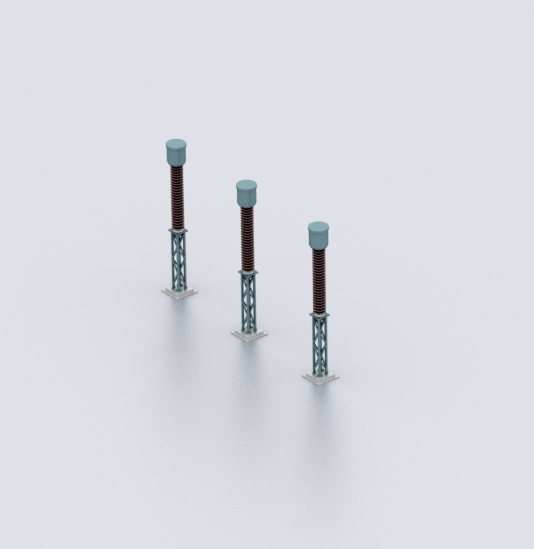

Strom- und Spannungswandler sind Instrumente, die den tatsächlichen Stromfluss und die Spannung messen. Sie sind in die Schaltfelder integriert und geben die erfassten Werte über die Prozess- und Leittechnik an die Schutzeinrichtungen, Zähler und Schaltleitungen weiter

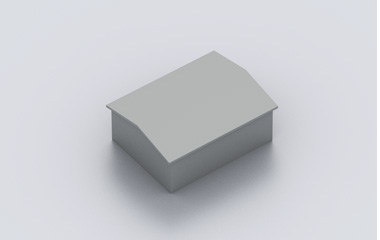

Im Betriebsgebäude laufen die Informationen aus allen Steuer- und Messeinrichtungen des Umspannwerks zusammen. Hier können die elektrischen Geräte bei Bedarf auch vor Ort überwacht und gesteuert werden. Außerdem befinden sich im Betriebsgebäude Anlagen, mit denen Steuer- und Messwerte an die zentralen Schaltleitungen übermittelt werden. In den Schaltleitungen fließen die Informationen aus allen Umspannwerken zusammen.

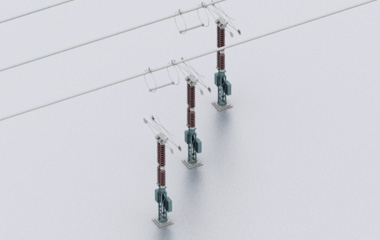

Trennschalter sind mechanische Schaltgeräte, die eine deutliche, räumliche Trennstrecke zwischen den elektrischen Komponenten herstellen. Diese Trennstrecke stellt sicher, dass kein elektrischer Überschlag stattfinden kann und Anlagenbereiche somit sicher voneinander getrennt sind. Die Trennung erfolgt nach dem Unterbrechen der elektrischen Verbindung mithilfe des Leistungsschalters, also im stromlosen Zustand. Benötigt werden Trennschalter in erster Linie, um das sichere Arbeiten an den elektrischen Anlagen zu gewährleisten.

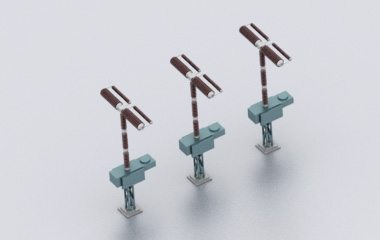

Mit dem Leistungsschalter werden die einzelnen elektrischen Verbindungen im Betrieb ein- und ausgeschaltet. Dabei werden nicht nur die Betriebsströme, sondern auch die im Fehlerfall sehr hohen Kurzschlussströme, die im KiloampereBereich liegen, sicher unterbrochen. Der Schalter trennt bzw. stellt elektrische Verbindungen im Millisekundenbereich her, indem die Kontakte mit sehr hoher Geschwindigkeit bewegt werden.

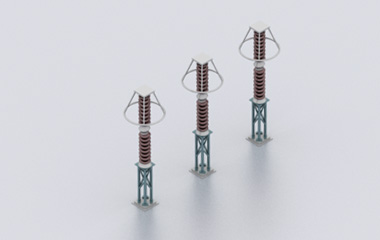

Der Überspannungsableiter erfüllt eine wichtige Schutzfunktion. Er bewahrt die Betriebsmittel und Verbindungselemente vor Schäden durch zu hohe elektrische Spannung, hervorgerufen zum Beispiel durch Gewitter.

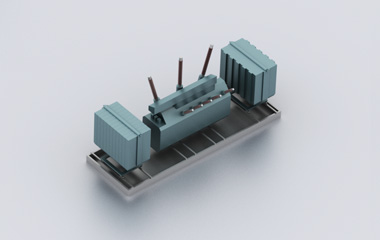

Der Transformator, kurz Trafo, ist das Herzstück des Umspannwerks. Der Kessel des Trafos ist ein großer metallischer Behälter, meist etwa elf Meter lang und fünf Meter hoch. Links und rechts des Kessels sind die Kühlanlagen für die Ölkühlung installiert. Der Trafo kann von einer Spannungsebene auf die andere umspannen. Das macht er mithilfe von zwei Kupferdrahtspulen, die unterschiedlich viele Spulenwindungen haben. Nach dem elektromagnetischen Induktionsgesetz wird hierbei durc h, den Wechselstrom in der einen Spule eine Spannung in der anderen Spule erzeugt, die abhängig von der Windungszahl ist. Somit ist es allein durch den Aufbau des Transformators möglich, eine Spannung auf eine andere Ebene zu transformieren. Transformatoren sind echte Schwergewichte: Rund 430 Tonnen wiegt ein Trafo im Betrieb. Dabei macht das Öl, welches zur Isolation der Windungen sowie zur Kühlung des Transformators eingesetzt wird, einen erheblichen Anteil aus.
